上海概伦电子股份有限公司发布2025年半年度报告，报告期内
实现营业收入2.18亿元，较上年度同期增长11.43%。
实现归属于上市公司股东的净利润4617.86万元；
实现归属于上市公司股东的扣非净利润-498.31万元；
剔除股份支付影响后，实现归属于上市公司股东的净利润5312.85万元公。
本报告期同比实现扭亏为盈。报告期内增强产品竞争力，新签订单持续增长，EDA授权业务及技术开发解决方案业务收入均实现增长所致；公司高质量发展，在收入增长的同时，降本增效进一步产生效果。同时，政府补助以及交易性金融资产变动收益也较上期增长。
从分产品收入情况看，EDA 软件授权业务实现收入1.48亿元，其中集成电路设计类EDA实现收入8232.83万元，集成电路制造类EDA实现收入6611.33万元；半导体器件特性测试系统业务实现收入2323.02万元；技术开发解决方案业务实现收入4638.33万元。
01 公司简介
上海概伦电子股份有限公司致力打造应用驱动的、覆盖集成电路设计与制造的EDA全流程解决方案，支撑各类高端芯片研发的持续发展，并联合产业链上下游和EDA合作伙伴，建设有竞争力和生命力的EDA生态。
公司主要产品及服务包括制造类EDA、设计类EDA、半导体器件特性测试系统和技术开发解决方案等。
公司通过各类EDA产品线，帮助晶圆厂在工艺开发阶段评估优化工艺平台的可靠性和良率等特性，设计和优化半导体器件参数和工艺流程，提供半导体器件测试系统完成晶圆级的各类半导体器件特性测试，基于测试的器件特性数据建立精确的器件模型、PDK和标准单元库，并通过可拓展的全定制电路设计环境和快速精准的电路仿真，为不同的集成电路设计应用提供各种应用驱动的全流程EDA解决方案，支持全定制存储器设计和模拟/混合信号电路设计，同时支持SoC芯片设计、规划与验证、时序验证和标准单元库特征化与验证。在此基础上，根据行业特点和应用需求以DTCO为核心驱动力，逐步建立针对工艺开发和制造的制造类EDA全流程解决方案，推出针对高端存储器设计的EDA全流程，不断完善及提升模拟电路设计类全流程解决方案，全力打造数字电路设计类全流程解决方案，并通过现有领先的测试仪器产品与EDA软件形成软硬件协同，向客户提供差异化和更高价值的数据驱动的EDA全流程解决方案
02 主要产品
1）制造类 EDA 汇通资管

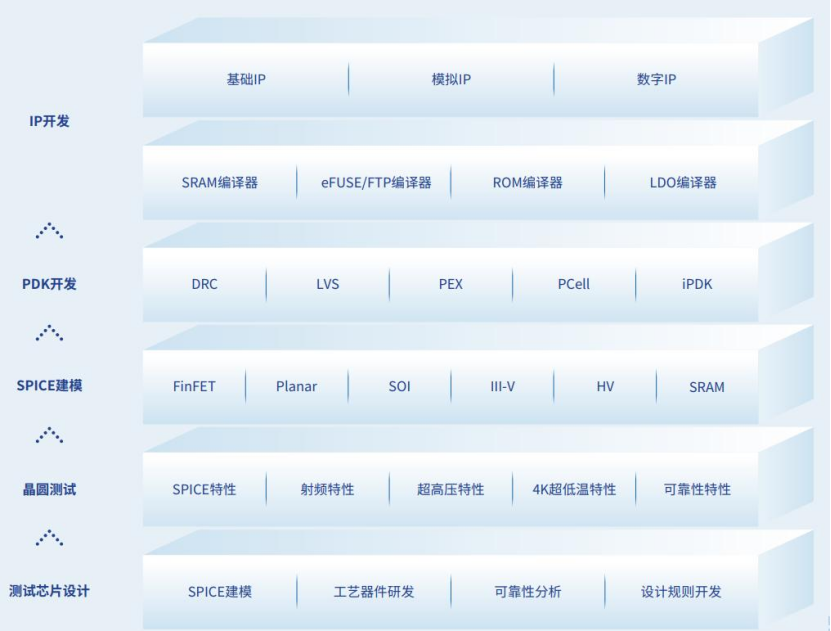

公司制造类EDA产品线涵盖从SPICE模型、PDK套件到标准单元库开发各阶段的十多款EDA产品，形成了业界领先的设计实现（Design Enablement）EDA综合解决方案。针对一个典型工艺平台的完整的Design Enablement流程开发周期通常长达数月之久，是加快DTCO流程效率的瓶颈，公司通过将自动化、并行加速、云计算等先进方法学与EDA产品技术相结合，帮助客户显著提高生产效率，可以在需要快速的工艺开发迭代时将周期从数月缩短至数周，助力芯片制造与设计更高效地协同优化，提升芯片产品YPPA（指芯片Yield良率、Performance性能、Power功耗、Area尺寸四大核心指标）。
2）设计类EDA

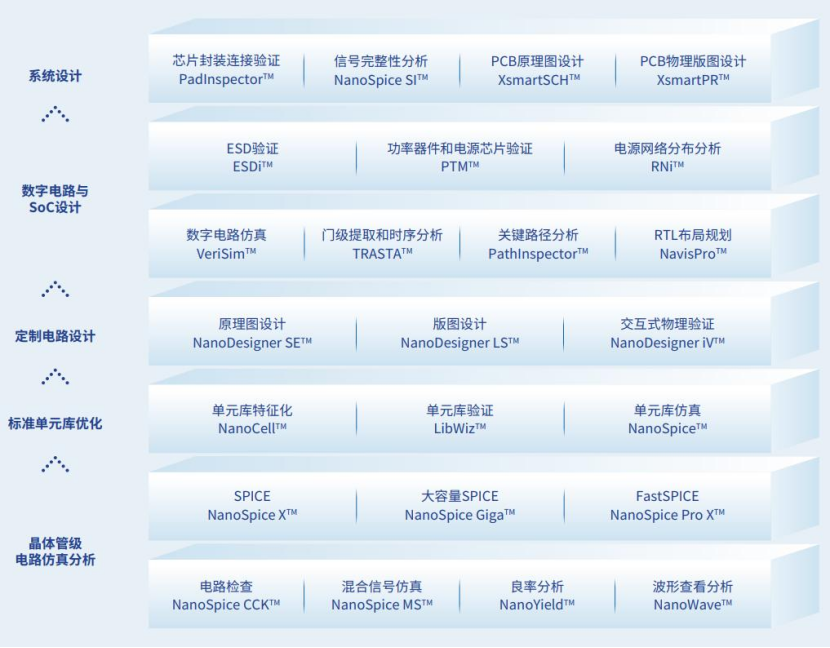

公司设计类EDA基于行业领先的电路仿真核心技术，产品涵盖了模拟、存储、射频、化合物、面板等领域的全定制电路设计，并积极扩展数字电路和SoC设计流程的应用领域。NanoSpice™系列是全球领先的电路仿真解决方案之一，SPICE和FastSPICE产品凭借卓越性能为客户提供最全面的电路分析、验证和优化，满足各类应用需求，已被国内外众多领先设计公司大规模采用。此外，与VeriSim™数字仿真器无缝结合，实现高效的混合信号仿真验证。全定制电路设计平台NanoDesigner™具备出色的电路设计工具集，包括原理图与版图设计功能，还附带有众多电路设计分析和优化功能，可显著缩短从模块级到芯片级设计的周期，从而提升设计效率，加速产品的上市时间。
公司设计EDA产品线包括电路仿真分析、标准单元库优化、定制电路设计和数字电路与SoC设计。通过深入了解客户需求和市场趋势,不断提升现有产品的性能和功能，提高整体效率和可靠性，同时致力于新产品研发和发布,以填补市场空白、拓展产品线，满足不断涌现的新需求。该类产品全面覆盖存储器、人工智能、高性能计算和汽车电子等领域，广泛应用于设计公司全定制电路设计、SoC芯片开发，IDM与晶圆厂设计流程搭建,和科研院所芯片设计研发，为客户提供领先的芯片设计EDA解决方案。
3）半导体器件特性测试系统

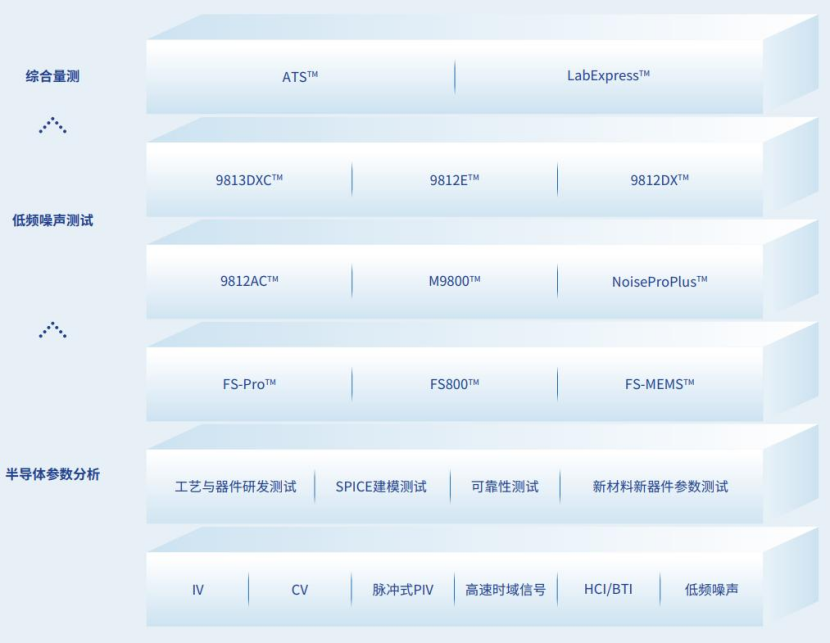

公司电特性测试系统以卓越的性能和稳定的质量，与EDA产品软硬件协同，全面覆盖半导体器件电学特性测试、噪声特性测试、晶圆级电学参数测试和可靠性测试等领域，广泛应用于IDM与晶圆厂工艺平台研发，芯片设计公司COT流程开发和定制，和新材料、新器件及工艺研发，实现从科研到量产全覆盖。
基于行业领先的核心技术，公司981X系列低频噪声测试系统黄金工具已获得业界头部企业的普遍认可和应用，同时不断推进产品迭代和新品研发，为客户提供差异化和具有更高价值的数据驱动解决方案。
4）技术开发解决方案
概伦电子致力于打造业界领先的半导体技术开发平台，以业界领先的晶圆测试实验室和超大规模的EDA计算中心为依托，结合自有EDA全流程产品和先进的测试解决方案，以及十余年服务全球领先设计和制造企业积累的丰富经验和技术能力，为客户提供专业的一站式技术开发解决方案，在测试/建模/PDK/IP 等传统工程服务基础上，通过DTCO赋能晶圆厂的工艺平台研发和芯片设计的竞争力提升，以高附加值的EDA流程定制和COT平台建设推动公司EDA产品的验证和导入。目前可支持工艺节点从0.35微米到5纳米的CMOS平面及FinFET工艺、Bi-CMOS、RFSOI、FDSOI、BCD、化合物半导体到CNFET、FPD的各类半导体工艺平台，广泛应用于数字逻辑芯片、模拟芯片、射频芯片、显示驱动芯片、存储芯片、超高压芯片、超导量子芯片、超低温MOS 芯片等的工艺研发和电路设计。
